Valvole modulari-DHQ

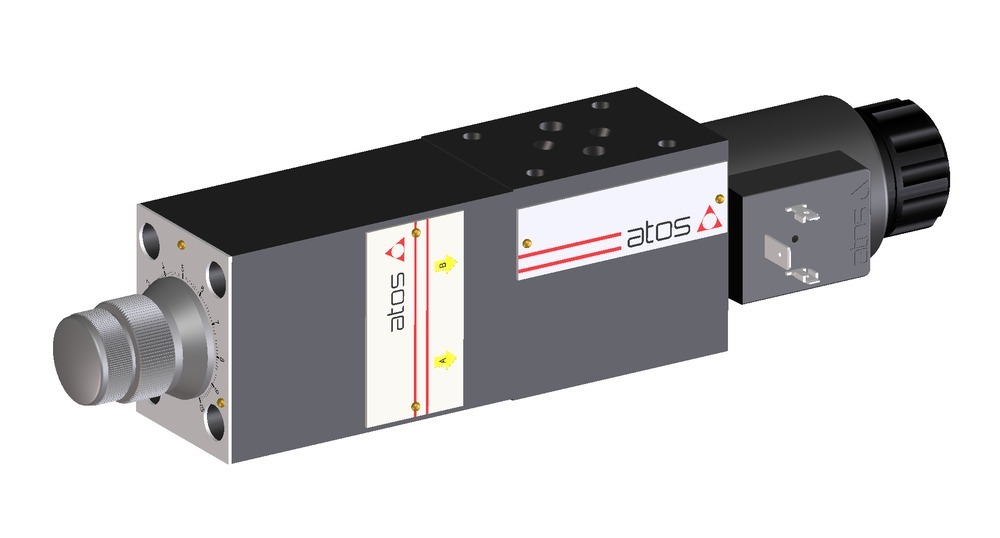

Le DHQ sono valvole modulari per il controllo della velocità rapida/lenta degli attuatori idraulici.
Combinano una valvola di controllo portata compensata in pressione 3 tipo QV-06 (tab. C210) per la regolazione della velocità lenta e una valvola di by-pass a solenoide 1 per la commutazione velocità rapida/lenta.
A seconda della versione C o O, la velocità lenta è eseguita con il solenoide diseccitato o eccitato. La regolazione della velocità lenta è ottenuta ruotando la manopola micrometrica graduata 4 della valvola di controllo portata. La rotazione in senso orario diminuisce la portata.
Su richiesta sono disponibili anche versioni opzionali con chiusura a chiave sulla manopola di regolazione.
La valvola di controllo portata è fornita con una valvola di ritegno integrata 5 per permettere la portata libera nella direzione opposta.
Richiedi una consulenza
CONTATTA GLI ESPERTI UNIVERSALFLEX
Siamo in grado di fornirvi una consulenza specifica per il vostro settore consigliandovi il prodotto adatto al fine di garantire le migliori prestazioni.
Caratteristiche tecniche
Controllo di portata compensato in pressione con elettrovalvola di by-pass, diretta, solenoidi AC o DC, marcatura cURus. Connettori DIN.
Superficie di montaggio: ISO 4401 dim. 06
Portata regolata massima: fino a 1,5-6-11-16-24 l/min
Portata libera: fino a 40 l/min
Pressione massima: fino a 250 bar
| Dim: | Qmax: | Pmax: |
|---|---|---|
| 06 | 40 l/min | 250 bar |
