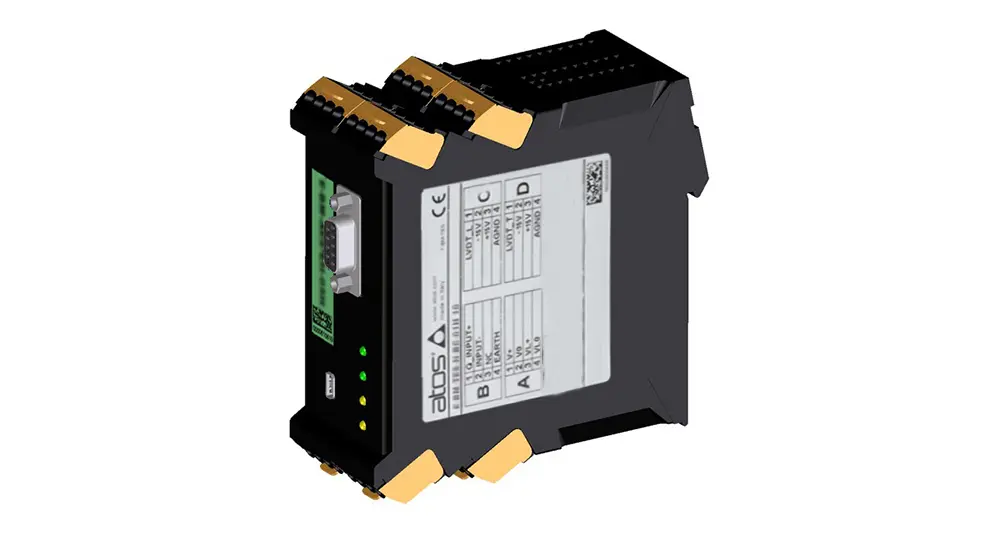

Valvole proporzionali – driver elettronici Ex-d, Ex-t-E-BM-RES-A

Driver digitale off-board per valvole antideflagranti di pressione con trasduttore, fieldbus, formato a guida DIN.

Caratteristiche elettriche:

• 7 connettori a innesto rapido 2

• Porta USB Mini 3 sempre presente

• DB9 CANopen 4 e PROFIBUS DP e con- nettore di comunicazione

• Connettori di comunicazione RJ45 EtherCAT 5 segnale di uscita e 6 segna- le di ingresso

• 3 led per diagnostica 8 (vedere 4.1)

• Segnale di ingresso trasduttore di pressione 4 ÷ 20 mA

• Tensione di alimentazione in uscita da ±5 VDC per potenziometro di riferimento esterno

• Protezione elettrica contro l’inversione di polarità della tensione di alimentazione

• Campo di regolazione temperatura di lavoro: -20 ÷ +60°C

• Box in plastica con indice di protezione IP20 e montaggio su guida DIN standard

• Marcatura CE secondo la direttiva EMC

Caratteristiche software:

• Interfaccia grafica intuitiva

• Impostazione dei parametri funzionali della valvola: bias, scala, rampe, dither, guadagni PID

• 4 impostazioni di risposta dinamica preimpostate in fabbrica per rispondere a differenti condizioni idrauliche (vedere 8.1)

• Funzione di linearizzazione per regolazione idraulica

• Diagnostica completa dello stato driver

• Funzione oscilloscopio interno

• Aggiornamento firmware sul campo attraverso la porta USB

Caratteristiche Fieldbus:

• Comunicazione diretta tra la valvola e l’unità di controllo macchina per il riferimento digitale, la diagnostica e le impostazioni

• La versione Fieldbus consente di azionare le valvole tramite fieldbus o segnali analogici disponibili sui connettori (vedere 4.2)
