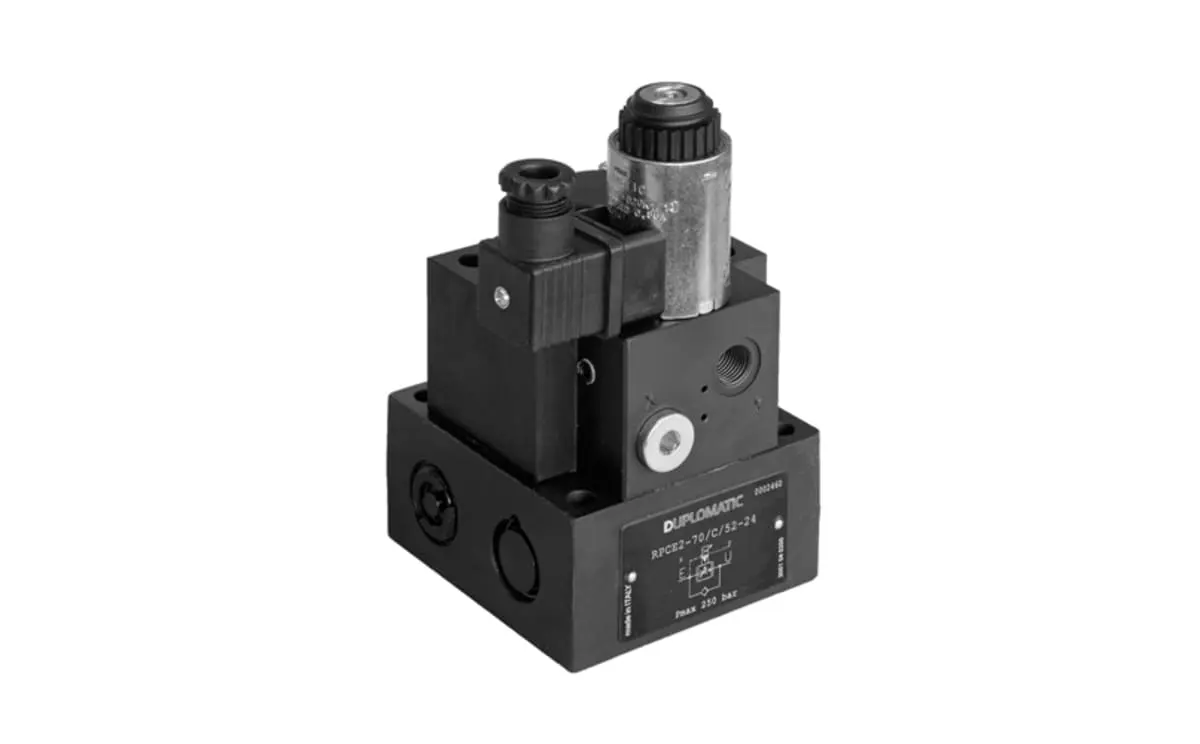

Valvola proporzionale regolatrice di portata pilotata RPCE2-*

Le valvole RPCE2-* sono valvole proporzionali regolatrici di portata, a due o a tre vie, con compensazione barica e termica, per montaggio a piastra. Si utilizzano per la regolazione della portata in rami di circuito idraulico e per il controllo della velocità di attuatori idraulici. Sono disponibili in tre campi di regolazione portata: due con guadagno progressivo fino a 72 l/min ed uno con guadagno differenziato da 30 l/min. Per il corretto funzionamento della valvola occorre garantire una portata minima di pilotaggio di 2 l/min e una pressione minima di 20 bar.

Il pilotaggio può essere interno alle valvole, prelevando olio dal condotto “E”, o esterno, con attacco 1/4” BSP disponibile sul corpo pilota. Il drenaggio è sempre esterno e deve essere collegato direttamente al serbatoio senza contropressione utilizzando il condotto Y a parete (OR Ø35) o a tubo (attacco 1/4” BSP) disponibile sul corpo pilota.

La versione a tre vie RPCE2-70-T3 consente la regolazione di portata verso l’utenza, mandandone a scarico il valore in eccedenza. È possibile regolare la pressione massima nel circuito tramite una valvola a taratura manuale che opera sul pilotaggio del compensatore. Le valvole possono essere comandate con un alimentatore controllato in corrente oppure tramite una scheda elettronica, da ordinare a parte.
