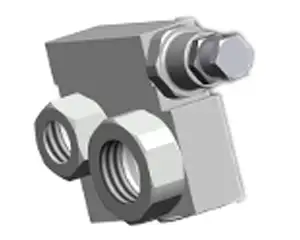

Valvola by-pass per pompe – Serie HDS-MDS-HDT
Caratteristiche tecniche
La valvola si applica direttamente sul corpo posteriore della pompa in modo che scarichi direttamente in aspirazione alla stessa senza rendere necessario il tubo verso serbatoio. La valvola protegge la pompa da sovrappressioni dovute ad azionamenti errati o a impianti lasciati involontariamente con valvole chiuse o con tubi innesto rapidi non collegati. Il fissaggio della valvola sulla pompa è simmetrico, quindi è possibile ruotarla di 180° in modo da evitare possibili interferenze sul veicolo.
Tabella dei codici
| Tipo Pompa: | Codice: | IN: | OUT: | Pressione di taratura (Min/Max): |
|---|---|---|---|---|
| HDS 40 – HDS 47 – HDS 55 / HDS 64 – MDS 80 | 10820500479 | G 1 1/4” | G 3/4” | 45 ± 5 bar -360 ± 5 bar |
| HDS 84 | 10820500844 | G 1 1/4” | G 1” | 45 ± 5 bar -360 ± 5 bar |
| HDS 108 / MDS 130 | 10820501085 | G 1 1/2” | G 1” | 45 ± 5 bar-360 ± 5 bar |
| HDT 75 – HDT 84 / HDT 96 – HDT 108 | 10820550843 | G 1 1/4” | G 1” | 45 ± 5 bar-360 ± 5 bar |
