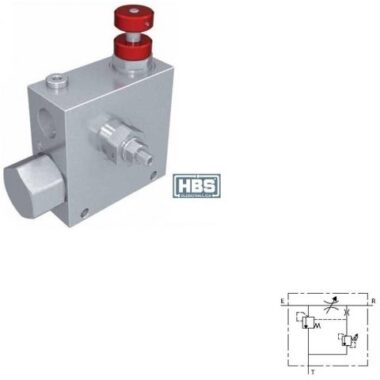

Regolatore di portata a 3 vie compensato con valvola di massima pressione – Versione A

La valvola permette di mantenere costante la portata inviata alla bocca R indipendentemente dalla portata in ingresso e dalla pressione sulla linea R. L’olio in eccesso viene inviato alla bocca T, per un corretto funzionamento la pressione sulla bocca T deve essere inferiore alla pressione sulla bocca R. Una valvola ausiliaria limitatrice di pressione serve a regolare la pressione sulla linea R. Se la pressione su questa linea supera il valore della valvola ausiliaria parte dell’olio viene inviato alla linea T in modo da limitare la pressione massima alla linea R. Con l’attuatore a fine corsa tutto l’olio viene bypassato sulla linea T. Disponibile anche con corpo in acciaio.
