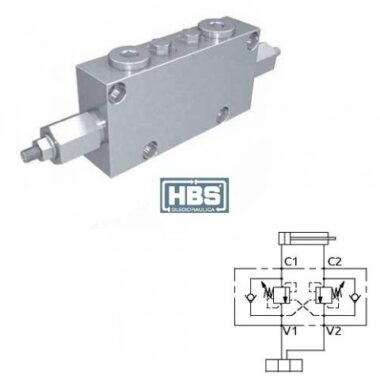

Valvola di bilanciamento doppia in linea flangiabile serie BR – Versione A
La valvola permette il flusso libero da V1>C1 o V2>C2 e il controllo nel verso opposto tramite l’azione della pressione di pilotaggio. Assicura il blocco del carico con distributore in neutro o a pompa ferma (trafilamento max. 5 gocce/min) e permette di scaricare i picchi di pressione se la spola del distributore è a centro aperto. Tarare ad almeno 1,3 volte la pressione massima indotta dal carico. Eventuali contropressioni sullo scarico aumentano la pressione di taratura e di pilotaggio richiesta per pilotare la valvola.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensione Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| B070416.01.00 | 4.84:1 | 100-350 Bar | 300 Bar | 125 Bar/turn | 80 L/min | 350 Bar | 1/2″g | 1.1 Kg |
| B070416.02.00 | 6.83:1 | 100-350 Bar | 300 Bar | 175 Bar/turn | 80 L/min | 350 Bar | 1/2″g | 1.1 Kg |
| B070416.03.00 | 9.5:1 | 100-350 Bar | 300 Bar | 68 Bar/turn | 80 L/min | 350 Bar | 1/2″ | 1.1 Kg |
