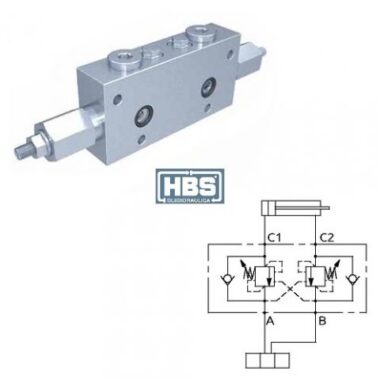

Valvola di bilanciamento doppia in linea flangiabile serie BR – Versione B
La valvola permette il flusso libero da A>C1 o B>C2 e il controllo nel verso opposto tramite l’azione della pressione di pilotaggio. Assicura il blocco del carico con distributore in neutro o a pompa ferma (trafilamento max. 5 gocce/min) e permette di scaricare i picchi di pressione se la spola del distributore è a centro aperto. Tarare ad almeno 1,3 volte la pressione massima indotta dal carico. Eventuali contropressioni sullo scarico aumentano la pressione di taratura e di pilotaggio richiesta per pilotare la valvola.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensione Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A070316.01.00 | 4.84:1 | 50-350 Bar | 350 Bar | 125 Bar/turn | 45 L/min | 350 Bar | 3/8″g | 0.8 Kg |
| A070316.02.00 | 6.83:1 | 50-450 Bar | 350 Bar | 175 Bar/turn | 45 L/min | 350 Bar | 3/8″g | 0.8 Kg |
