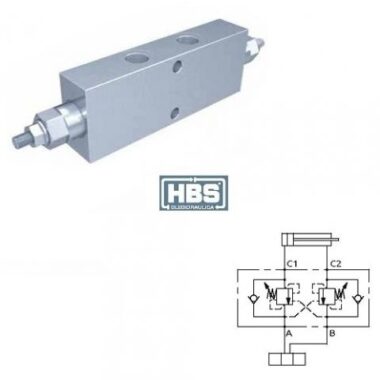

Valvola di bilanciamento doppia in linea serie 165 – Versione A
La valvola permette il flusso libero da A>C1 o B>C2 e il controllo nel verso opposto tramite l’azione della pressione di pilotaggio. Assicura il blocco del carico con distributore in neutro o a pompa ferma (trafilamento max. 5 gocce/min) e permette di scaricare i picchi di pressione se la spola del distributore è a centro aperto. Tarare ad almeno 1,3 volte la pressione massima indotta dal carico. Eventuali contropressioni sullo scarico aumentano la pressione di taratura e di pilotaggio richiesta per pilotare la valvola.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensione Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A070361.01.00 | 2.7:1 | 80-350 bar | 300 bar | 85 bar/turn | 45 l/min | 500 bar | 3/8″G | 1.7 kg |
| A070361.02.00 | 4.3:1 | 100-350 bar | 350 bar | 135 bar/turn | 45 l/min | 500 bar | 3/8″G | 1.7 kg |
| A070361.03.00 | 8.8:1 | 100-350 bar | 350 bar | 90 bar/turn | 45 l/min | 500 bar | 3/8″G | 1.7 kg |
| A070461.01.00 | 2.7:1 | 80-350 bar | 300 bar | 85 bar/turn | 60 l/min | 500 bar | 1/2″G | 2.1 kg |
| A070461.02.00 | 4.3:1 | 100-350 bar | 350 bar | 135 bar/turn | 60 l/min | 500 bar | 1/2″G | 2.1 kg |
| A070461.03.00 | 8.8:1 | 100-350 bar | 350 bar | 90 bar/turn | 60 l/min | 500 bar | 1/2″G | 2.1 kg |
