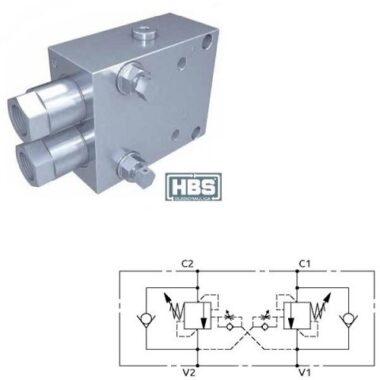

Valvola di blocco bilanciata doppia in linea serie 140
La valvola permette il flusso libero da V1>C1 o V2>C2 e il controllo nel verso opposto tramite l’azione della pressione di pilotaggio. Assicura il blocco del carico con distributore in neutro o a pompa ferma (trafilamento max. 5 gocce/min) e permette di scaricare un picco di pressione se la spola del distributore è a centro aperto. Tarare ad almeno 1,3 volte la pressione massima indotta dal carico. Eventuali contropressioni sullo scarico aumentano la pressione di taratura e di pilotaggio richiesta per pilotare la valvola. Sulla linea di pilotaggio una strozzatura unidirezionale regolabile permette di smorzare il pilotaggio della valvola.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto Pilotaggio: | Campo di taratura: | Taratura standard: | Incremento per giro: | Portata Massima: | Pressione Massima: | Dimensione Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A070361.55.00 | 4.1:1 | 1-2 – 200-400 bar | 450 bar | 192 bar/turn | 30 l/min | 500 bar | 3/8″G | 2 kg |
