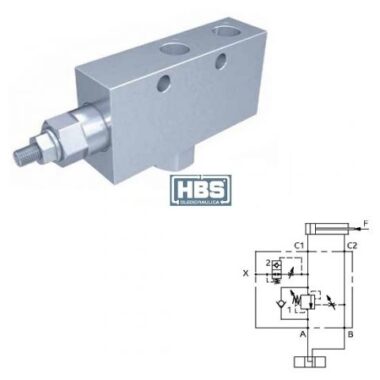

Valvola di bilanciamento semplice effetto serie 165 con valvola paracadute
Valvola di bilanciamento a semplice effetto, consigliata per distributori con spole a centro aperto in neutro. Collegare all’impianto come da schema. La valvola permette: flusso libero da A verso C1, sostentamento del carico con distributore in neutro o a pompa ferma, controllo del movimento di discesa del carico a seguito del pilotaggio della valvola pilotaggio, protezione da sovrapressioni nel cilindro. La valvola integra la valvola paracadute (2) sull’attacco X.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensioni Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A060361.04.00 | 2.7:1 | 80-350 bar | 300 bar | 85 bar/turn | 45 l/min | 500 bar | A, B, C1, C2 – 3/8″G / X – 1/4″G | 1.4 kg |
| A060361.05.00 | 4.3:1 | 80-350 bar | 350 bar | 135 bar/turn | 45 l/min | 500 bar | A, B, C1, C2 – 3/8″G / X – 1/4″G | 1.4 kg |
| A060361.06.00 | 8.8:1 | 80-350 bar | 350 bar | 90 bar/turn | 45 l/min | 500 bar | A, B, C1, C2 – 3/8″G / X – 1/4″G | 1.4 kg |
