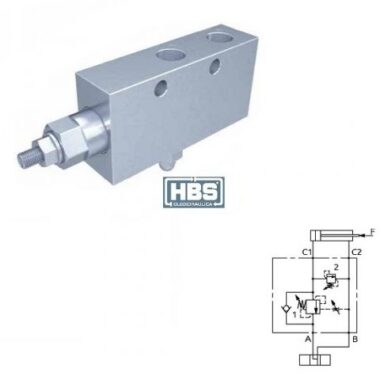

Valvola di bilanciamento semplice effetto serie 165 – Versione C
Valvola di bilanciamento a semplice effetto, consigliata per distributori con spole a centro aperto in neutro. Collegare all’impianto come da schema. La valvola permette: flusso libero da V verso C1, sostentamento del carico con distributore in neutro o a pompa ferma, controllo del movimento di discesa del carico a seguito del pilotaggio della valvola pilotaggio, protezione da sovrapressioni nel cilindro.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensioni Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A060491.01.00 | 2.7:1 | 80-350 bar | 300 bar | 85 bar/turn | 60 l/min | 500 bar | V – 1/2″G / P, M – 1/4″G | 2.1 kg |
| A060491.02.00 | 4.3:1 | 100-350 bar | 350 bar | 135 bar/turn | 60 l/min | 500 bar | V – 1/2″G / P, M – 1/4″G | 2.1 kg |
| A060491.03.00 | 8.8:1 | 100-350 bar | 350 bar | 90 bar/turn | 60 l/min | 500 bar | V – 1/2″G / P, M – 1/4″G | 2.1 kg |
| A060491.04.00 | 11:1 | 100-350 bar | 350 bar | 116 bar/turn | 60 l/min | 500 bar | V – 1/2″G / P, M – 1/4″G | 2.1 kg |
