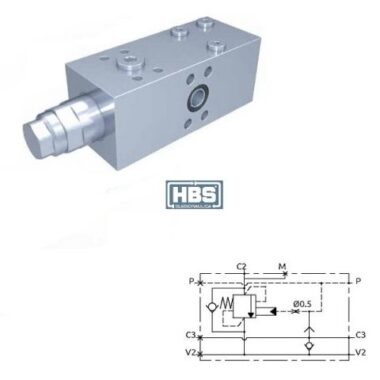

Valvola di bilanciamento semplice effetto, serie 275 flangiabile – Versione B
Valvola di bilanciamento a semplice effetto, consigliata per distributori con spole a centro aperto in neutro. Collegare all’impianto come da schema. La valvola permette: flusso libero da V2 verso C2; sostentamento del carico con distributore in neutro o a pompa ferma; controllo del movimento di discesa del carico a seguito del pilotaggio della valvola pilotaggio, protezione da sovrappressioni nel cilindro. La presa manometrica M è disponibile solo per il codice A068255.04.00.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensioni Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A068255.04.00 | 13:1 | 250-500 bar | 350 bar | 94 bar/turn | 350 l/min | 500 bar | V2, C2 – 3/4″ SAE6000 / C3,P, M – 1/4″G | 9 kg |
| A068455.02.00 | 13:1 | 250-500 bar | 350 bar | 94 bar/turn | 350 l/min | 500 bar | V2, C2 – 1″ SAE6000 / C3, P – 1/4″G | 9 kg |
| A068555.02.00 | 13:1 | 250-500 bar | 350 bar | 94 bar/turn | 350 l/min | 500 bar | V2, C2 – 1″1/4 SAE6000 / C3, P – 1/4″G | 15 kg |
