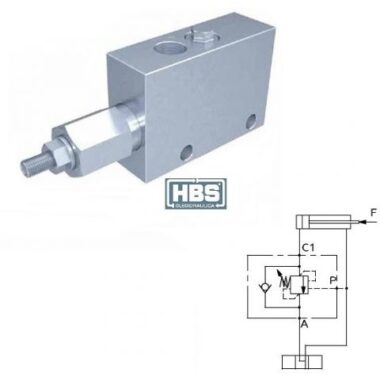

Valvola di bilanciamento semplice effetto serie BR – Versione A
Valvola di bilanciamento a semplice effetto, consigliata per distributori con spole a centro aperto in neutro. Collegare all’impianto come da schema. La valvola permette: flusso libero da A verso C1, sostentamento del carico con distributore in neutro o a pompa ferma, controllo del movimento di discesa del carico a seguito del pilotaggio della valvola pilotaggio, protezione da sovrapressioni nel cilindro.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Dimensioni Porte: | Peso: |
|---|---|---|---|---|---|---|---|---|
| A060300.00.00 | 4.84:1 | 100-350 bar | 250 bar | 125 bar/turn | 45 l/min | 500 bar | C1, A 3/8″G /P – 1/4″G | 1.2 kg |
| A060300.01.00 | 6.83:1 | 100-450 bar | 250 bar | 175 bar/turn | 45 l/min | 500 bar | C1, A 3/8″G /P – 1/4″G | 1.2 kg |
| A060300.02.00 | 9.49:1 | 100-450 bar | 250 bar | 240 bar/turn | 45 l/min | 500 bar | C1, A 3/8″G /P – 1/4″G | 1.2 kg |
