Valvola di blocco a controllo discesa – Portata max 200 l/min – Versione A

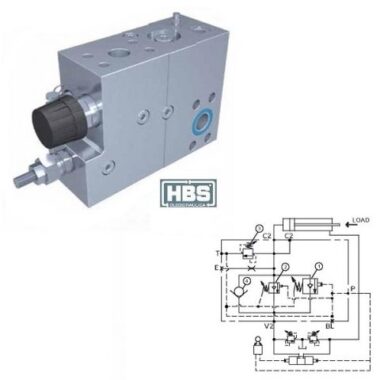

Collegare all’impianto come da schema. Il pilotaggio della valvola è prelevato dai manipolatori di comando distributore e la valvola permette: il flusso libero da V2 verso C2, il sostentamento del carico con distributore in neutro o pompa ferma, controllo della discesa a valvola pilotata e protezione contro sovrappressioni nel cilindro. L’attacco T deve essere collegato direttamente a scarico.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Peso: |
|---|---|---|---|---|---|---|---|
| A068271.01.00 | 1 – 6-18 bar | 12 bar | 5 bar/turn | 200 l/min | 420 bar | V2-C2 – 3/4″SAE6000 | 10.4 kg |
| A068271.01.00 | 2 – 5-18 bar | 8 bar | 3,2 bar/turn | 200 l/min | 420 bar | E-P – 1/4″G | 10.4 kg |
| A068271.01.00 | 3 – 100-350 bar | 350 bar | 200 l/min | 420 bar | 110 bar/turn | T – 1/2″G | 10.4 kg |
