Valvola in linea per escavatori serie 275D – Portata max 350 l/min

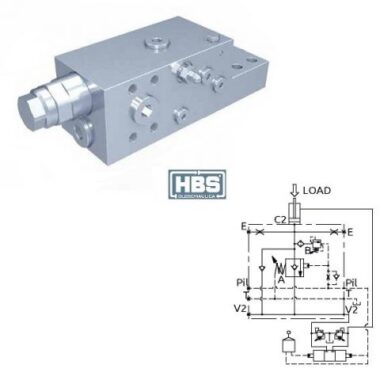

Collegare all’impianto come da schema. Il pilotaggio della valvola è prelevato dai manipolatori di comando distributore e la valvola permette: il flusso libero da V2 verso C2, il sostentamento del carico con distributore in neutro o pompa ferma, controllo della discesa a valvola pilotata e protezione contro sovrappressioni nel cilindro. L’attacco T deve essere collegato direttamente a scarico. L’attacco E è da collegare alla valvola sull’altro cilindroidi sollevamento, può servire come emergenza manuale per abbassare il carico.
Caratteristiche tecniche
| Codice Ordinazione: | Rapporto di Pilotaggio: | Campo di Taratura: | Taratura Standard: | Incremento per giro: | Portata Massima: | Pressione Max: | Peso: |
|---|---|---|---|---|---|---|---|
| A068255.02.00 | A – 3-15 bar | 7.5 bar | 3.4 bar/turn | 350 l/min | 500 bar | V2, C2 – 3/4″SAE6000 | 12 kg |
| A068255.02.00 | B 200-400 bar | 350 bar | 215 bar/turn | 350 l/min | 500 bar | E, Pil, T – 1/4″G | 12 kg |
