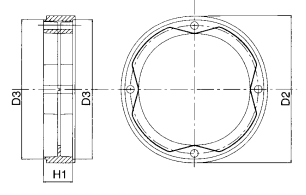

Lanterna di accoppiamento insonorizzate – Tipo BS – Distanziali – Tipo D
Lanterne: Lega di alluminio per pressofusione, conchiglia o fusioni in terra
Anelli di centraggio: Lamiera zincata tranciata
Temp. di esercizio: -30ºC +80ºC
Caratteristiche tecniche
Le lanterne o campane di accoppiamento, sono utilizzate quali elementi di collegamento meccanico tra motore elettrico a flangia unificata e pompa oleodinamica per realizzare il gruppo motopompa. Le lanterne di questa gamma, consentono un assemblaggio ottimale tra motori elettrici a flangia unificata fino a 270 HP e la maggior parte delle pompe oleodinamiche presenti sul mercato internazionale. Costruite in lega di alluminio si dividono in due categorie:
LANTERNA MONOBLOCCO
realizzata in un unico pezzo
LANTERNA COMPONIBILE
realizzata in più pezzi:
– lanterna base + flangia
– lanterna base + distanziale + flangia
La soluzione con la lanterna componibile, viene adottata nei seguenti casi:
1. L’altezza della lanterna monoblocco non è sufficiente a contenere gli alberi del motore e della pompa.
2. Le caratteristiche di fissaggio della pompa non sono compatibili con le dimensioni della lanterna monoblocco.
Dati indispensabili per la scelta della lanterna
1. Potenza del motore (tab. motori vedi pag. 21/29).
2. Caratteristiche dimensionali della pompa oleodinamica.
