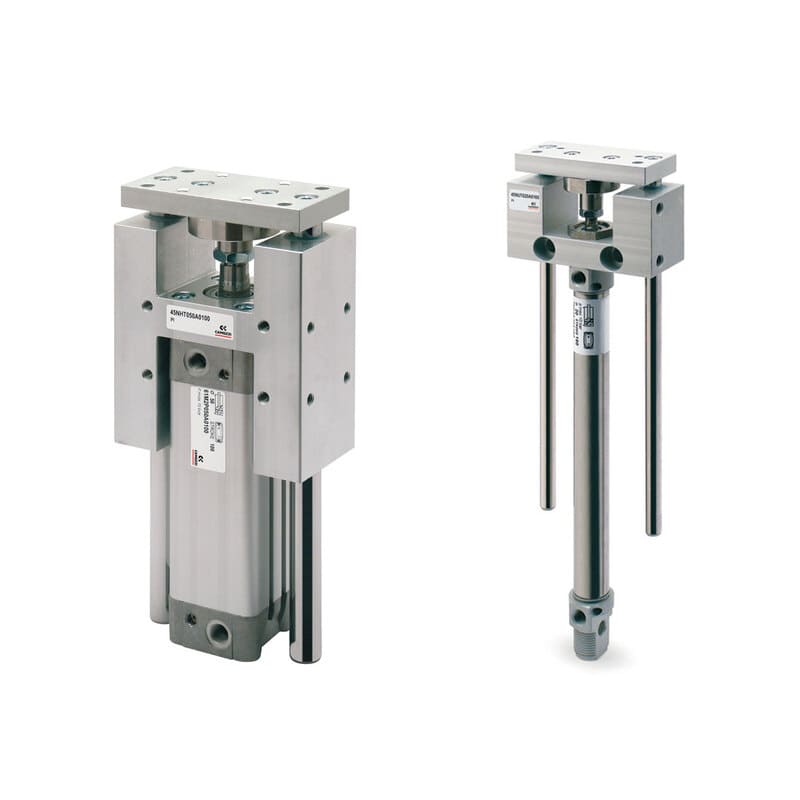

Guide antirotazione – Serie 45
Applicabili su cilindri:
– DIN/ISO 6432 (ø 12, 16, 20, 25 mm)
– ISO 15552, ex DIN/ISO 6431 (ø 32, 40, 50, 63, 80, 100 mm)
Richiedi una consulenza
CONTATTA GLI ESPERTI UNIVERSALFLEX
Caratteristiche tecniche
Le guide Serie 45 sono utilizzabili con tutti i cilindri a norme DIN/ISO 6432, dal ø 12 ÷ ø 25, ed a norma ISO 15552, precedente DIN/ISO 6431, dal ø 32 ÷ ø 100.
Sono state realizzate per impedire la rotazione dello stelo e possono sopportare eventuali carichi radiali.
Le guide Serie 45 sono costruite in tre modelli diversi in funzione dei carichi applicabili: le guide tipo UT e HT con supporto a strisciamento sono autolubrificanti, mentre le guide HB sono a ricircolo di sfere.
Per definire i carichi applicabili in funzione della corsa prescelta, si raccomanda di consultare i diagrammi. Il carico radiale massimo applicabile è in funzione del diametro e della corsa del cilindro.
