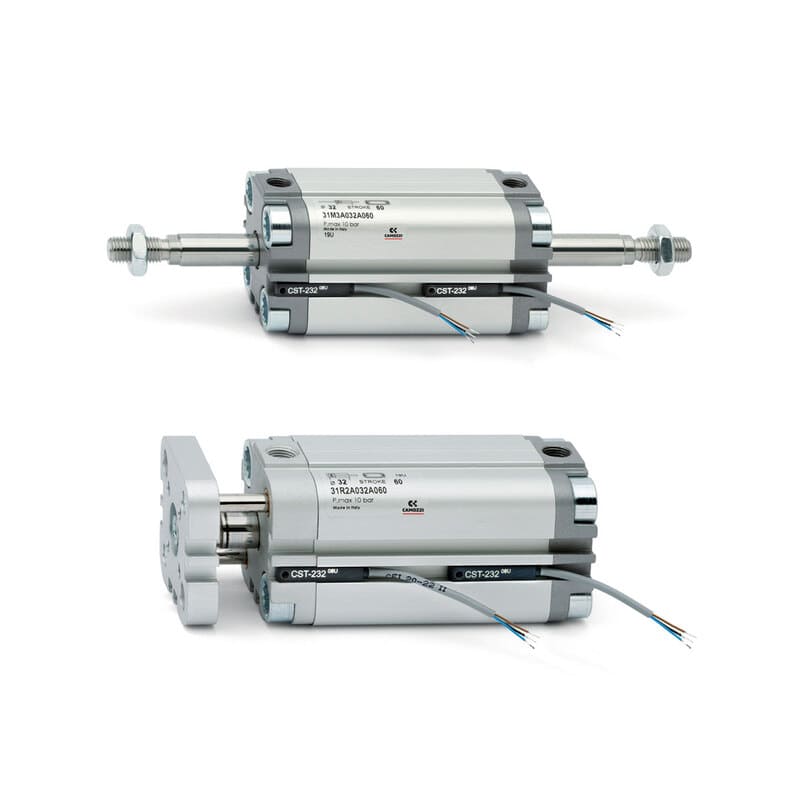

Cilindri compatti – Serie 31
Semplice e doppio effetto, doppio effetto antirotazione, magnetici
ø 12, 16, 20, 25,
ø 32, 40, 50, 63, 80, 100 mm UNITOP
Caratteristiche tecniche
Grazie alla loro compattezza, i cilindri magnetici a semplice e a doppio effetto Serie 31 sono adatti per l’installazione in piccoli spazi.
Le particolari soluzioni costruttive permettono l’impiego di questi cilindri con fissaggi a piedini, a cerniera e a flangia.
Questi cilindri sono stati realizzati con 10 diversi alesaggi dal ø 12 al ø 100. Sul profilo sono ricavate su tre lati e parallelamente all’asse di scorrimento dello stelo le cave per applicare e posizionare i sensori a scomparsa per il rilevamento della posizione del pistone. Queste cave possono essere coperte con un profilo copricava. Grazie al loro tipo di costruzione, questi cilindri hanno buone caratteristiche di stabilità assiale, possono essere forniti con filettatura dello stelo maschio o femmina ed in esecuzione “W” per alte temperature (140°C). Quest’ultima versione non è magnetica.
