Cilindri – Cilindri e servocilindri-CKS

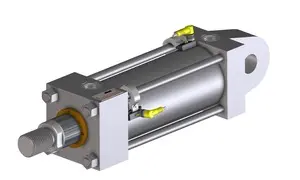

I cilindri CKS sono derivati dai CK standard (tab. B137) con pistone e corpo in acciaio inox e sono progettati per il montaggio di sensori di prossimità esterni per il rilevamento della posizione stelo.
I sensori ”Reed” o “effetto Hall” sono facilmente montabili su uno dei quattro tiranti per mezzo di appositi supporti che permettono di posizionarli lungo il corpo del cilindro. La commutazione del circuito elettrico avviene quando i sensori rilevano il magnete permanente integrato nel pistone. Essi possono quindi essere utilizzati per eseguire sequenze di cicli, cicli rapidi-lenti e come funzione di sicurezza.
Richiedi una consulenza
CONTATTA GLI ESPERTI UNIVERSALFLEX
Siamo in grado di fornirvi una consulenza specifica per il vostro settore consigliandovi il prodotto adatto al fine di garantire le migliori prestazioni.
Caratteristiche tecniche
Cilindri con sensori di prossimità regolabili, teste quadre, con tiranti.
• Alesaggi da 25 a 100 mm
• 2 diametri stelo per alesaggio
• Pistone e corpo in acciaio inox
• Steli e tiranti con filetti rullati
• 14 tipi di attacchi
• 3 tipi di guarnizioni
• Frenature fisse o regolabili
• Sensori magnetici ATEX
• Accessori di fissaggio per steli e attacchi, vedere tab. B800
| Alesaggio Ø: | Pmax: |
|---|---|
| 25 ÷ 100 | 150 bar |
