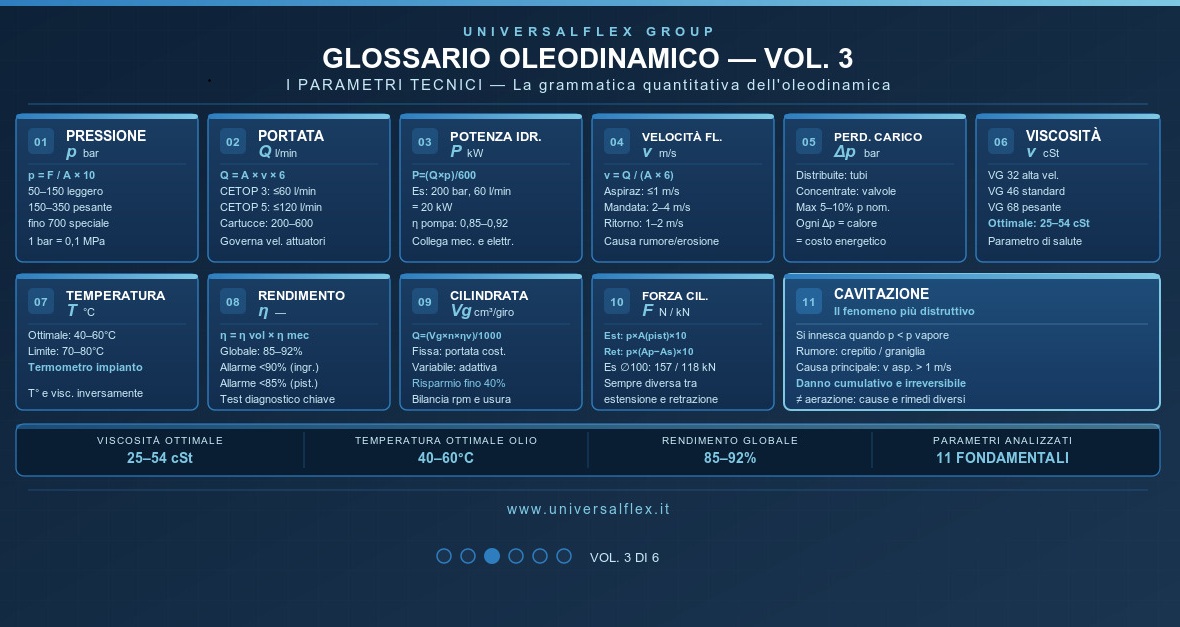

Glossario Oleodinamico Vol. 3: I Parametri Tecnici

Nei capitoli precedenti abbiamo analizzato l’architettura dei componenti (Vol. 1) e l’intelligenza logica del sistema gestita attraverso le valvole (Vol. 2). In questo terzo volume entriamo nel cuore pulsante della diagnostica e della progettazione: la grammatica quantitativa dell’oleodinamica.

I parametri tecnici sono la grammatica dell’oleodinamica. Saper leggere una pressione, interpretare una perdita di carico o riconoscere i segnali di cavitazione è la differenza tra un impianto che funziona e uno che consuma, si usura e si ferma. Questa guida è il riferimento pratico che mancava sul campo.

1. Pressione

Cos’è: La pressione è la forza esercitata dal fluido per unità di superficie. È il parametro che definisce la “potenza” con cui il sistema può vincere un carico.

• Unità di misura: bar, MPa, PSI
• Fattori di conversione: 1 bar = 0,1 MPa=14,5 PSI.

Formula:

P = F / A × 10

• P = Pressione [bar]
• F = Forza [N]
• A = Area della superficie [mm2]

Classi di Esercizio Industriale:

• Applicazioni leggere/Medie: 50−150 bar (macchine agricole standard, automazioni leggere).
• Industriale pesante: 150-350 bar (macchine movimento terra, presse industriali, laminatoi).
• Altissima pressione: Fino a 700 bar (attrezzature di soccorso, martinetti speciali, banchi prova).

Errore operativo comune: Confondere la pressione di taratura della valvola di sicurezza con la pressione di lavoro. La taratura deve essere il 10–15% superiore alla pressione massima di esercizio come visto nel Vol. 2 che qui trova il suo fondamento numerico.



2. Portata

Cos’è: La portata è il volume di fluido che attraversa una sezione in un’unità di tempo. Governa la velocità degli attuatori: più portata significa movimento più rapido.

Unità di misura: litri al minuto [l/min], metri cubi all’ora [m3/h]

Formula:

Q = A × v × 6

• Q = Portata [l/min]
• A = Sezione interna del condotto [cm2]
• v = Velocità lineare del fluido [m/s]

Standard di riferimento:

• CETOP 03 (NG6): Portate indicative fino a 40−60l/min.
• CETOP 05 (NG10): Portate indicative fino a 120l/min.
• Sistemi ad alta portata: Configurazioni speciali e valvole a cartuccia operanti tra 200 e 600l/min.

Errore comune: Dimensionare la pompa solo sulla portata di punta senza considerare il ciclo reale. Un impianto che usa la portata massima solo per il 20% del tempo può beneficiare di una pompa a cilindrata variabile, riducendo i consumi fino al 40%.



3. Potenza idraulica

Cos’è: La potenza idraulica è l’energia trasferita dal fluido per unità di tempo. È il prodotto diretto di pressione e portata: il parametro che collega la meccanica all’idraulica e all’elettrica.

Unità di misura: Kilowatt [kW]

Formula:

P[kW] = (Q × p ) / 600

• PkW​ = Potenza idraulica [kW]
• Q = Portata [l/min]
• p = Pressione [bar]

Esempio pratico: Un impianto a 200 bar con portata di 60 l/min assorbe: (60 × 200) / 600 = 20 kW. Questa è la potenza minima che il motore elettrico deve fornire, prima di applicare i coefficienti di rendimento.

Errore comune: Non applicare il rendimento globale della pompa (tipicamente 0,85–0,92) nel calcolo della potenza assorbita dal motore. La potenza meccanica richiesta è sempre superiore a quella idraulica prodotta.



4. Velocità del fluido

Cos’è: La velocità con cui il fluido scorre all’interno di tubazioni e componenti. Spesso trascurata in fase di progetto, è una delle cause principali di rumore, erosione e perdite di carico eccessive.

Unità di misura: metri al secondo [m/s]

Formula:

v = Q / (A × 6)

• v = Velocità del fluido [m/s]
• Q = Portata [l/min]
• A = Area della sezione interna del tubo [cm2]

Valori limite raccomandati:

• Tubazioni di aspirazione: ≤ 1 m/s (velocità critica per la cavitazione)
• Tubazioni di mandata: 2–4 m/s
• Tubazioni di ritorno: 1–2 m/s

Errore comune: Sottodimensionare il diametro della tubazione di aspirazione per risparmiare sul materiale. Superare 1 m/s in aspirazione è la strada più diretta verso la cavitazione della pompa.



5. Perdite di Carico

Cos’è: Le perdite di carico sono la riduzione di pressione che il fluido subisce mentre scorre attraverso tubazioni, raccordi, valvole e qualsiasi elemento che oppone resistenza al flusso. Sono energia che si trasforma in calore senza produrre lavoro utile.

Unità di misura: bar

Tipologie:

• Perdite distribuite: lungo le tubazioni, proporzionali alla lunghezza e alla velocità
• Perdite concentrate: in valvole, curve, raccordi — calcolate con coefficienti di resistenza locale (ζ)

Regola pratica: Il bilancio complessivo delle perdite di carico all’interno di un circuito industriale non deve eccedere il 5%−10% della pressione nominale di esercizio. Ogni bar perso in tubazione è un bar che la pompa deve generare in più, con un costo energetico diretto. Ogni bar dissipato lungo la linea costringe la pompa a incrementare la propria pressione di generazione, gravando direttamente sui costi energetici e sull’usura dei componenti.



6. Viscosità dell’olio

Cos’è: La viscosità è la resistenza interna del fluido allo scorrimento. È il parametro più influente sulla salute dell’impianto: governa la lubrificazione, le perdite interne e la capacità di formare il film che separa le superfici in movimento.

Unità di misura: centiStokes [cSt] a 40°C e 100°C

Classi ISO VG più comuni in oleodinamica:

• ISO VG 32: impianti ad alta velocità, basse temperature operative
• ISO VG 46: standard industriale, il più diffuso
• ISO VG 68: impianti pesanti, alte temperature, basse velocità

La regola d’oro: La viscosità operativa ottimale per la maggior parte delle pompe è tra 25 e 54 cSt. Sotto questo range si perdono il film lubrificante e la tenuta interna. Sopra, le perdite di carico aumentano e l’avviamento a freddo diventa critico.

Errore comune: Scegliere l’olio in base al prezzo e non alla scheda tecnica della pompa. I costruttori indicano sempre il range di viscosità ammissibile: rispettarlo prolunga la vita del componente di anni.



7. Temperatura di Esercizio

Cos’è: La temperatura dell’olio è l’indicatore di salute più immediato di un impianto oleodinamico. È il termometro del sistema: un olio troppo caldo segnala inefficienze, perdite interne eccessive o un raffreddamento inadeguato.

Unità di misura: Gradi Celsius [∘C]

Soglie termiche operative:

• Range ottimale: 40–60°C (garantisce la stabilità chimica dell’olio e la corretta viscosità)
• Limite massimo: 70–80°C (oltre si accelera degradazione dell’olio e delle guarnizioni)
• Minima per avvio: dipende dall’olio, ma generalmente > 10°C per VG 46

Relazione con viscosità: Temperatura e viscosità sono inversamente proporzionali. A 20°C un VG 46 può avere una viscosità di 200 cSt; a 80°C scende a 8-10 cSt – fuori dal range operativo sicuro.

Errore comune: Trattare il surriscaldamento come un problema di raffreddamento e aggiungere uno scambiatore più grande senza analizzare la causa. Il calore è sempre il sintomo: la causa può essere una valvola di sicurezza che interviene continuamente, un olio sovradimensionato per viscosità o perdite interne in una pompa usurata.



8. Rendimento

Cos’è: Il rendimento esprime quanto efficientemente il sistema converte l’energia in ingresso (meccanica/elettrica) in energia idraulica utile. Non esiste un unico rendimento: si parla di rendimento volumetrico, meccanico e globale.

Formula del rendimento globale:

η(globale) = η(volumetrico) × η(meccanico)

Valori di riferimento per pompe in buono stato:

• Rendimento volumetrico: 93-98%
• Rendimento meccanico: 90-95%
• Rendimento globale: 85-92%

Segnale d’allarme: Un rendimento volumetrico sotto il 90% in una pompa a ingranaggi o sotto l’85% in una a pistoni indica usura significativa. Il componente sta “perdendo” fluido internamente, che si trasforma in calore.

Errore comune: Non misurare periodicamente il rendimento volumetrico (confrontando portata reale e teorica). È il test diagnostico più economico e più potente che esista per valutare lo stato di una pompa senza smontarla.



9. Cilindrata di motori e pompe

Cos’è: La cilindrata è il volume di fluido spostato in un singolo giro completo. È il parametro costruttivo fondamentale che lega la velocità di rotazione alla portata prodotta (per le pompe) o alla coppia generata (per i motori).

Unità di misura: centimetri cubi per giro [cm3/giro]

Formula (calcolo portata pompa):

Q = (Vg​ x nx ηv)​​ / 1000

• Q = Portata effettiva [l/min]
• Vg​ = Cilindrata della pompa [cm3/giro]
• n = Regime di rotazione [rpm]
• ηv​ = Rendimento volumetrico del componente

Formula (calcolo coppia di un motore):

M = (p × Vg​ × ηm) / (20π)

• M = Coppia motrice [Nm]
• p = Pressione differenziale [bar]
• Vg​ = Cilindrata del motore [cm3/giro]
• ηm​ = Rendimento meccanico-idraulico

Pompe a cilindrata fissa vs variabile: Le pompe a cilindrata fissa erogano sempre la stessa portata a parità di regime. Le pompe a cilindrata variabile adattano la portata alla domanda dell’impianto, con risparmi energetici significativi nei cicli con fasi di bassa richiesta.

Errore comune: Selezionare la cilindrata solo sulla portata massima richiesta, senza considerare la velocità di rotazione del motore primo. Una stessa portata si può ottenere con cilindrate e regimi diversi: la scelta ottimale bilancia silenziosità, usura e costo.



10. Forza del cilindro

Cos’è: La forza è la spinta effettiva che un cilindro idraulico può esercitare su un carico. Dipende dalla pressione e dall’area utile del pistone – in estensione e in retrazione i valori sono sempre diversi per via dello stelo.

Unità di misura: Newton [N] o KiloNewton [kN]

Formula (corsa di estensione – lato pistone):

F = p × A(pistone) x 10

Formula (corsa di retrazione – lato stelo):

F = p x [A(pistone) – A(stelo)] x 10

(Con F espressa in [N], p in [bar] e le aree in [cm2])

Esempio pratico: Cilindro con pistone ∅100 mm, stelo ∅50 mm, pressione 200 bar:

• Forza in estensione: 200 × 78,5 × 10 = 157.000 N = 157 kN
• Forza in retrazione: 200 × (78,5 − 19,6) × 10 = 117.800 N = 118 kN

Errore comune: Dimensionare il cilindro solo sulla forza in estensione e ignorare la forza in retrazione. In applicazioni con carico in entrambe le direzioni, il differenziale di forza può causare movimenti irregolari o insufficienti.



11. Cavitazione

Cos’è: La cavitazione è il fenomeno più distruttivo che possa verificarsi in un impianto oleodinamico. Si innesca quando la pressione locale nel fluido scende al di sotto della sua tensione di vapore: il fluido “bolle” a temperatura ambiente, formando micro bolle di vapore che implodono violentemente quando tornano in zone ad alta pressione.

Come si riconosce:

• Rumore caratteristico: crepitio, simile a graniglia che batte sul metallo
• Vibrazioni anomale sulla pompa
• Surriscaldamento localizzato
• Erosione a cratere sulle superfici interne della pompa

Cause principali:

1. Velocità del fluido in aspirazione superiore a 1 m/s
2. Tubazione di aspirazione troppo lunga o con curve eccessive
3. Filtro di aspirazione intasato
4. Olio troppo freddo (viscosità elevata) all’avvio
5. Altezza geodetica eccessiva tra serbatoio e pompa

Errore comune: Confondere la cavitazione con l’aerazione (presenza di aria disciolta nel fluido). I sintomi sono simili, ma le cause e i rimedi sono diversi. L’aerazione si risolve eliminando i punti di aspirazione d’aria (guarnizioni, raccordi); la cavitazione richiede interventi sulla geometria del circuito di aspirazione.



I parametri al colpo d’occhio

Parametro	Simbolo	Unità	Formula chiave
Pressione	p	bar	F/A
Portata	Q	l/min	A × v × 6
Potenza idraulica	P	kW	(Q × p) / 600
Velocità fluido	v	m/s	Q / (A × 6)
Perdite di carico	Δp	bar	—
Viscosità	ν	cSt	—
Temperatura	T	°C	—
Rendimento globale	η	—	η_(vol) × η_(mec)
Cilindrata	Vg	cm³/giro	Q × 1000 / (n × η_vol)
Forza cilindro	F	N	p × A × 10
Cavitazione	—	—	p < p_vapore



FAQ – I dubbi sul campo

Posso usare lo stesso olio VG 46 d’estate e d’inverno?

Dipende dall’escursione termica dell’ambiente. Se l’impianto lavora in ambienti con temperature molto variabili (officine non riscaldate, applicazioni outdoor), considerare un olio multigrade o un VG 32 per l’inverno e VG 68 per l’estate, oppure un singolo olio con un buon indice di viscosità (VI > 100).

Come calcolo se la mia pompa sta perdendo rendimento?

Misura la portata reale con un flussometro e confrontala con la portata teorica (cilindrata × rpm / 1000). Il rapporto è il rendimento volumetrico istantaneo. Se è sotto il 90%, la pompa sta perdendo efficienza.

La cavitazione danneggia sempre la pompa immediatamente?

No, ma il danno è cumulativo e irreversibile. Pochi minuti di cavitazione intensa possono erodere le superfici interne in modo permanente. La cavitazione cronica, anche a bassa intensità, riduce progressivamente le prestazioni e anticipa il guasto.

Qual è il parametro più importante da monitorare in esercizio?

La temperatura dell’olio. È l’indicatore aggregato di tutti gli squilibri del sistema: perdite di carico eccessive, rendimento in calo, valvole che scaricano continuamente. Un impianto ben progettato e in buono stato mantiene l’olio tra 40 e 60°C.
