Rubrica materiali guarnizioni – Vol. 2: PTFE

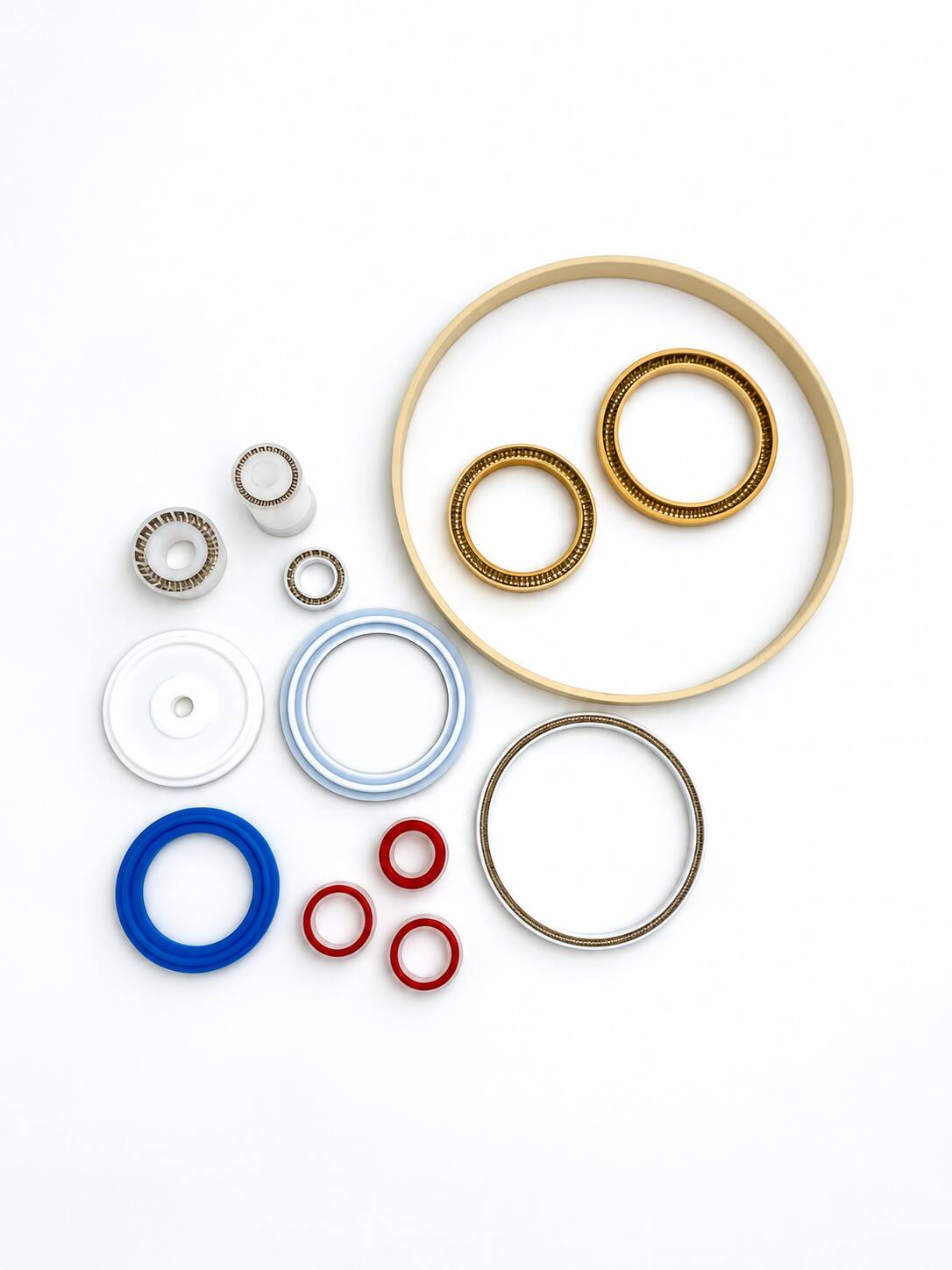

Il PTFE (politetrafluoroetilene) è il fluoropolimero di riferimento per le guarnizioni di tenuta industriale più esigenti. Grazie a una stabilità termica compresa tra -200 °C e +260 °C, una resistenza chimica pressoché universale e un coefficiente d’attrito bassissimo, le guarnizioni in PTFE garantiscono prestazioni superiori rispetto agli elastomeri tradizionali (NBR, EPDM, FKM e Poliuretano), sia negli impianti igienici sottoposti a lavaggi CIP/SIP sia nei cilindri oleodinamici ad alta pressione (>400 bar).

 Cos’è il PTFE e perché è un materiale unico per le tenute

Scoperto nel 1938 dal chimico Roy Plunkett e commercializzato con il marchio Teflon™, il PTFE è un fluoropolimeri ad altissimo peso molecolare con formula (C2F4)n.

La sua struttura chimica vede la catena principale di atomi di carbonio interamente schermata da atomi di fluoro. L’elevatissima energia del legame Carbonio-Fluoro conferisce al PTFE caratteristiche uniche per l’ingegneria delle tenute:

• Inattaccabilità chimica quasi totale;
• Antiaderenza e idrofobia eccezionali;
• Proprietà dielettriche ed isolanti elevate;
• Ampio intervallo di esercizio termico in continuo.



 Le proprietà chiave del PTFE nelle guarnizioni industriali

Inerzia chimica quasi totale

Il PTFE resiste all’aggressione della quasi totalità dei fluidi industriali (acidi e basi forti, solventi, idrocarburi, esteri fosforici). Presenta incompatibilità solo con i metalli alcalini fusi, il trifluoruro di cloro e il fluoro gassoso ad alte temperature e pressioni.

Ampio intervallo termico (-200 °C / +260 °C)

Mantiene inalterata la propria stabilità dimensionale sia in applicazioni criogeniche sia in esercizio continuo ad alte temperature, senza manifestare fenomeni di infragilimento o decomposizione termica.

Basso coefficiente d’attrito e assenza di stick-slip

Il coefficiente d’attrito statico è quasi identico a quello dinamico. Questo previene l’effetto stick-slip (l’incollaggio al primo distacco tipico degli elastomeri) rendendolo indispensabile nei servocilindri di precisione e nelle tenute dinamiche ad alta velocità.

Idrofobia e antiaderenza

L’assorbimento d’acqua è pari allo 0% e la superficie non trattiene residui, facilitando le operazioni di pulizia e mantenendo costanti le proprietà isolanti anche in ambienti saturi di vapore.



PTFE nel settore alimentare e farmaceutico: le certificazioni igieniche

Nel settore Food & Beverage e in quello Farmaceutico, la purezza del materiale è essenziale per evitare contaminazioni. Il PTFE vergine è intrinsecamente idoneo al contatto alimentare perché privo di plastificanti e non rilascia odori o sapori.

Le schede tecniche delle guarnizioni per processi igienici devono riportare la conformità alle principali normative internazionali:

Normativa / Certificazione	Ambito e Requisito Applicativo
Regolamento CE 1935/2004 e UE 10/2011 (MOCA)	Normativa europea obbligatoria sui Materiali e Oggetti a Contatto con gli Alimenti. Garantisce tracciabilità di lotto e limiti di migrazione globale.
FDA 21 CFR 177.1550	Standard della Food and Drug Administration statunitense per i polimeri fluorurati idonei al contatto diretto con alimenti.
3-A Sanitary Standards	Specifiche igieniche stringenti per apparecchiature del settore lattiero-caseario e trasformazione alimentare.
USP Class VI	Test di biocompatibilità sistemica ed endocutanea, indispensabile per applicazioni farmaceutiche, biotecnologiche e biomedicali.



Resistenza del PTFE ai cicli di lavaggio CIP e sterilizzazione SIP

Nei processi di produzione di alimenti, bevande e farmaci, la guarnizione è sottoposta a cicli di lavaggio automatico estremamente severi. Il PTFE è considerato il Gold Standard per gli impianti di processo perché non subisce né il rigonfiamento né l’invecchiamento precoce tipico di NBR, EPDM o FKM.

Il comportamento nei cicli CIP (Clean-In-Place)

I cicli CIP alternano fasi alcaline, acide e di disinfezione chimica ad alta temperatura:

• Fase Alcalina (Soda caustica 2-5% a 80-85 °C): il PTFE non subisce rammollimento o attacco idrolitico.
• Fase Acida (Acido nitrico o fosforico): mantiene inalterata la durezza superficiale e la finitura meccanica.
• Fase Disinfettante (Acido peracetico / Ipoclorito): resiste totalmente all’azione ossidante, prevenendo il cracking superficiale e la conseguente formazione di nidi batterici.

Comportamento nei cicli SIP (Sterilization-In-Place)

I processi di sterilizzazione SIP utilizzano vapore saturo o surriscaldato a temperature comprese tra +120 °C e +145 °C, per 30-60 minuti.

In queste condizioni, molti elastomeri soffrono di indurimento da idrolisi. Il PTFE, con un punto di transizione allo stato di gel pari a +327 °C e una stabilità continua fino a +260 °C, tollera i picchi termici da vapore senza subire alcuna degradazione molecolare.



I limiti del PTFE: il Cold flow e come si risolve

Nonostante le eccezionali proprietà chimico-termiche, il PTFE vergine presenta un limite meccanico: la tendenza allo scorrimento a freddo (Cold Flow o fluido-scorrimento/creep) e un alto coefficiente di dilatazione termica rispetto agli acciai inossidabili.

Il meccanismo del fenomeno: Sotto l’azione di un carico meccanico continuo o durante la dilatazione provocata dai cicli termici del vapore SIP, la guarnizione in PTFE vergine ristretta nella sede metallica tende a deformarsi plasticamente. Durante il successivo raffreddamento, la mancanza di memoria elastica del materiale può generare allentamenti del precarico e micro-interstizi, causa di perdite accidentali.

La soluzione tecnica: PTFE modificato e ristrutturato

Per azzerare il Cold Flow nei settori di processo si impiegano mescole di PTFE modificato (TFM™) o PTFE strutturato/espanso caricato con microsfere di vetro hollow o solfato di bario certificate MOCA/FDA. Queste formule mantengono l’inerzia chimica riducendo drasticamente la deformazione sotto carico.



PTFE caricato: le cariche giuste per ogni applicazione

Nelle applicazioni dinamiche (valvole a sede piana, pompe dosatrici, fasce di guida) ad alta velocità o ad alta pressione, il PTFE vergine tende ad usurarsi rapidamente. L’aggiunta di cariche riempitive alla matrice polimerica consente di aumentarne la resistenza alla compressione, la durezza e la stabilità termomeccanica.

Tipologia di Carica	Percentuale Typ.	Caratteristiche e Vantaggi	Settore di Applicazione
Bronzo	40% – 60%	Massima resistenza alla compressione, alta conducibilità termica e bassissimo consumo all’usura meccanica.	Oleodinamica ad alta pressione, macchine movimento terra, idraulica pesante (vietato nel Food).
Vetro / Vetro Medicale	15% – 25%	Aumenta la resistenza all’usura ed all’estrusione senza alterare significativamente le proprietà chimiche.	Industria chimica, valvole di processo, tenute idonee FDA/CE 1935.
Carbone / Grafite	15% – 25%	Basso attrito a secco, ottima conducibilità termica, elevata resistenza in acqua calda e vapore.	Tenute meccaniche, pompe per solventi, applicazioni con lubrificazione scarsa o assente.
Carbone Conduttivo	Specifica	Dissipazione delle cariche elettrostatiche per evitare accumuli di potenziale elettrico.	Ambienti a rischio esplosione regolamentati dalla direttiva ATEX.
PEEK / Carica Polimerica	10% – 20%	Elevatissima resistenza all’abrasione dinamica abbinata a spiccata deformabilità plastica senza rigare le contropareti metalliche.	Food & Pharma, valvole ad alta frequenza di azionamento, dosatori asettici.



Tenute in PTFE nell’Oleodinamica ad alta pressione

A causa della scarsa memoria elastica, nell’Oleodinamica ad alta pressione il PTFE non viene impiegato come guarnizione a labbro monolitica flessibile. Viene invece integrato in sistemi di tenuta compositi: un anello di tenuta sagomato in PTFE (solitamente caricato bronzo o carbon-grafite) accoppiato a un elemento energizzante elastomerico (O-Ring o anello a Quad-Ring). L’elastomero fornisce la spinta radiale costante garantendo la tenuta anche a pressione zero o a basse temperature.

I profili di tenuta più diffusi

• Glyd Ring® (Turcon Glyd Ring®) – il profilo più diffuso per pistoni a doppio effetto: anello rettangolare in PTFE caricato con O-Ring interno energizzante, ideale per cilindri idraulici industriali e macchine movimento terra
•   AQ Seal® – evoluzione del Glyd Ring® con separazione totale dei fluidi, per applicazioni a trafilatura zero
•   Stepseal® (Turcon Stepseal®) – profilo standard per la tenuta dello stelo, a sezione asimmetrica con labbro a gradino che riduce l’attrito in uscita e raschia completamente al rientro
•   Anelli di guida e nastri di usura – non tengono a tenuta idraulica ma guidano pistone e stelo evitando il contatto metallo-metallo, tipicamente in PTFE caricato bronzo o carbone

Vantaggi del PTFE rispetto a gomma e poliuretano nell’oleodinamica

Parametro Operativo	PTFE (Sistemi Compositi)	Poliuretano (PU)	Elastomeri (NBR / FKM)
Pressione di Esercizio	Fino a > 400 bar (con cariche metalliche)	Fino a 250 – 300 bar	Di norma < 160-200 bar (senza anelli anti-estrusione)
Velocità Lineare Max	Fino a 15 m/s	Fino a 0,5 – 0,8 m/s	Fino a 0,5 m/s
Coefficiente d’Attrito	Extremamente Basso (0,02 – 0,04)	Medio / Elevato	Elevato (Rischio Stick-Slip)
Compatibilità Fluidi	Universale (Oli, esteri, sintetici, acqua)	Limitata da acqua/vapore (idrolisi)	Specifica per mescola (es. NBR soffre gli oli sintetici)



Come scegliere la guarnizione in PTFE più adatta alla tua applicazione

Devi sviluppare un’applicazione speciale ad alta pressione o necessiti di guarnizioni a disegno conforme alla normativa MOCA per un impianto alimentare?

Il team di tecnico di Universalflex supporta nella scelta della mescola, nell’ottimizzazione  del disegno e nella fornitura rapida.

Contatta i nostri specialisti per una consulenza tecnica o per richiedere un preventivo personalizzato.



FAQ – Domande frequenti sulle guarnizioni in PTFE

Il PTFE è adatto al contatto alimentare?

Sì, il PTFE vergine è intrinsecamente idoneo al contatto alimentare in quanto privo di plastificanti e privo di cessioni di odori o sapori, a condizione che rispetti le certificazioni FDA 21 CFR 177.1550 e i regolamenti UE 1935/2004 e 10/2011.

Qual è la differenza tra PTFE vergine e PTFE caricato?

Il PTFE vergine offre la massima purezza chimica ma si usura rapidamente e tende a estrudere sotto pressione (cold flow). Il PTFE caricato contiene percentuali di carica (bronzo, vetro, grafite, carbonio o PEEK) che ne aumentano la resistenza all’usura, la stabilità dimensionale e la resistenza alla compressione.

Le guarnizioni in PTFE resistono ai cicli di lavaggio CIP/SIP?

Sì, il PTFE resta chimicamente inalterato nella fase alcalina, acida e disinfettante del CIP e tollera ampiamente le temperature del vapore SIP (+120/+145 °C), grazie a un punto di gel di +327 °C.

Cos’è il fenomeno del Cold flow nelle tenute PTFE?

Il Cold flow (scorrimento a freddo) è la deformazione plastica permanente che il PTFE può subire sotto carico costante o escursione termica, causata dall’assenza di memoria elastica: si gestisce con mescole caricate o ristrutturate.

Quali sono i profili di tenuta in PTFE più diffusi nell’oleodinamica?

I profili maggiormente usati sono il Glyd Ring® e l’AQ Seal® per i pistoni, lo Stepseal® per lo stelo, oltre agli anelli di guida per assorbire i carichi radiali.

Che temperature sopporta il PTFE?

Mantiene la stabilità operativa tipicamente da -200 °C a +260 °C in continuo, non decomponendosi fino a temperature ben superiori nei picchi brevi.
