Standard Oleodinamici: differenze tra standard DIN, SAE, JIC e ORFS

Nei sistemi oleodinamici ad alta pressione, il raccordo non è un semplice componente di giunzione, ma il custode dell’integrità dell’intero circuito. Uno degli aspetti più critici nella scelta dei raccordi è lo standard di riferimento.

Comprendere le differenze tra DIN, SAE, JIC e ORFS è fondamentale perché significa prevenire perdite costose e garantire che ogni connessione sia progettata per resistere alle sollecitazioni più estreme.

Oltre la filettatura: l’importanza degli standard internazionali

Uno standard stabilisce una precisa filosofia di tenuta e la geometria della filettatura. Ogni normativa nasce per rispondere a specifiche esigenze industriali e ambientali: mescolare questi mondi senza una visione tecnica chiara è il primo passo verso l’inefficienza.

L’obiettivo di una standardizzazione rigorosa è duplice:

1. Garantire l’intercambiabilità sicura tra i componenti
2. Offrire prestazioni costanti nel tempo

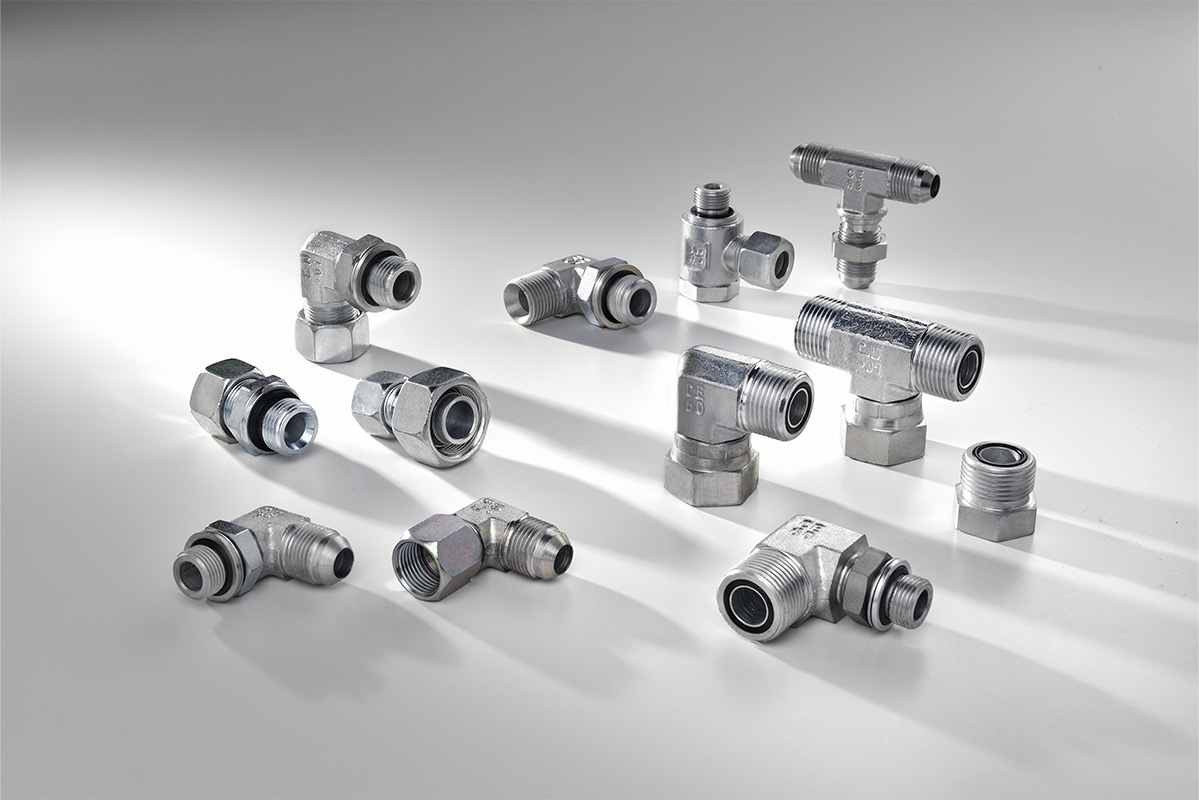

Analisi tecnica degli standard dominanti

DIN: Il rigore della precisione europea

Lo standard DIN (Deutsches Institut für Normung) rappresenta il cuore pulsante dell’industria europea. Caratterizzato da filettature metriche, si basa su un sistema di tenuta a cono di 24° o con anello tagliente.

• Perché sceglierlo: È la soluzione d’elezione per l’idraulica industriale fissa, le macchine utensili e il settore movimento terra nel nostro continente. La sua forza risiede nella capacità di creare una tenuta meccanica estremamente solida e ripetibile.

SAE e JIC: L’eredità tecnologica americana

Mentre lo standard SAE è conosciuto per i suoi sistemi a flangia progettati per le altissime pressioni nel settore mobile, il JIC (Joint Industry Council) ha introdotto la celebre tenuta metallica con svasatura a 37°.

• Il valore del JIC: Molto diffuso nelle macchine da sollevamento, il JIC permette una tenuta ricavabile direttamente sulla tubazione rigida. È un sistema versatile, ma che richiede competenza per evitare deformazioni da eccessivo serraggio.

ORFS (O-Ring Face Seal): La frontiera della tenuta “Zero Perdite”

Lo standard ORFS rappresenta l’evoluzione dei sistemi SAE per le condizioni più gravose. Utilizza una filettatura in pollici accoppiata a una guarnizione O-ring posizionata frontalmente.

 L’opinione del tecnico: È lo standard preferito dove le vibrazioni sono costanti e le temperature elevate. L’O-ring assorbe gli shock strutturali, garantendo quella che noi definiamo una “tenuta superiore”, ideale per i sistemi dove la sicurezza non ammette compromessi.

La cultura della prevenzione: evitare gli errori di montaggio

La nostra esperienza ci insegna che la maggior parte delle perdite non deriva da un componente difettoso, ma da un errore di valutazione in fase di scelta o installazione.

Perché un raccordo montato male è un rischio per l’azienda?

Un errore di compatibilità (ad esempio tentare di accoppiare una filettatura metrica DIN con una JIC) o un serraggio non conforme non causano solo una fastidiosa perdita di fluido. Le conseguenze possono essere severe:

• Calo di pressione: compromissione delle performance dell’intero impianto.
• Rischio sicurezza: proiezioni di fluido ad alta pressione pericolose per gli operatori.
• Danno ambientale: sanzioni e costi di bonifica legati allo sversamento di oli.

Il consiglio dell’esperto Universalflex per la massima durata

Per mantenere l’efficienza nel tempo, la nostra raccomandazione è di non limitarsi alla sostituzione “pezzo su pezzo”. È necessario verificare le coppie di serraggio specifiche e monitorare lo stato di usura dei materiali, scegliendo trattamenti superficiali adeguati all’ambiente di lavoro (umidità, salinità o agenti chimici).

FAQ

Posso utilizzare un raccordo DIN su un impianto progettato in JIC?

Assolutamente no. Anche se le dimensioni possono sembrare simili a occhio nudo, le angolazioni di tenuta e i passi della filettatura sono incompatibili. Un accoppiamento forzato distruggerebbe le filettature, rendendo il sistema pericoloso.

Come posso identificare con certezza uno standard?

L’identificazione richiede strumenti di precisione: un calibro per il diametro, un contafiletti per il passo e un misuratore di angoli per la sede di tenuta. In caso di dubbio, il nostro ufficio tecnico può effettuare l’identificazione per voi.

Quanto conta la coppia di serraggio?

È fondamentale. Un serraggio insufficiente causa perdite, ma un serraggio eccessivo può snervare il metallo o estrudere la guarnizione, causando un cedimento improvviso sotto pressione.
